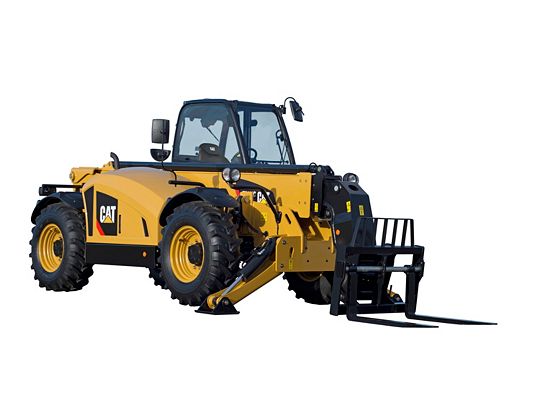

Chargeur à bras télescopique TH314D

Le modèleTH314D est conçu de manière précise afin de pouvoir gérer n'importe quelle tâche. En effet, il offre une grande stabilité, une bonne maniabilité, une vitesse élevée et une puissance importante et ce, quelle que soit l'application.

Les documents


Un circuit hydraulique puissantTest

La flèche entraînée par une chaîne et l'excellent débit hydraulique permettent au conducteur de travailler efficacement et en toute sécurité. Le levage et l'abaissement ainsi que la sortie et le rappel de la flèche peuvent s'effectuer rapidement.

Longue durée de vieTest

Grâce à une excellente stabilité, à une garde au sol élevée et à des protections optimales, les composants clés de la machine sont parfaitement protégés contre d'éventuels dommages. L'entretien est simplifié grâce au moteur et aux points de lubrification faciles d'accès, ainsi qu'aux pièces de rechange faciles à remplacer.

optimiséTest

La cabine ergonomique est équipée d'un écran à diodes intégré au tableau de bord, d'un manipulateur multifonctionnel et d'options de siège confortables, offrant au conducteur tout ce dont il a besoin. Une excellente stabilité et des passages F-N-R (Front-Neutral-Rear, marche avant-point mort-marche arrière) fluides assurent un confort de conduite optimal.

SécuritéTest

La position assise à l'intérieur de la cabine permet une excellente visibilité de l'outil de travail à l'avant et des stabilisateurs.

Caractéristiques de fonctionnement

Capacité de charge nominale3600kg7937lb
Hauteur de levage maximale13850mm45.4ft
Portée avant maximale8.68m28.5ft
Vitesse de translation maximale19km/h11.8mile/h
Charge à la hauteur maximale: stabilisateurs abaissés3000kg6614lb
Hauteur de levage maximale: stabilisateurs abaissés13.85m45.4ft
Charge à la hauteur maximale: stabilisateurs relevés1500kg3307lb
Charge à la portée maximale: stabilisateurs relevés100kg220lb
Hauteur de levage maximale: stabilisateurs relevés13.85m45.4ft
Rayon de braquage externe - Pneus inclus3.81m12.5ft
Charge à la portée maximale: stabilisateurs abaissés900kg1984lb

Moteur

Modèle de moteurTCD3.6L4 *
Alésage98mm3.9in
Course120mm4.7in
Cylindrée3.6l219.7in³
Puissance brute55,4 kW, 75,3 ch/CV/Ps; 74,3 HP/BHP
Nota*Conforme aux normes sur les émissions européennes Stage V.
Couple maximal405N·m à 1300tr/min

Pneus

Essieu15.5/80-24

Circuit hydraulique

Pression maximale du circuit270bar3916psi
Débit maximal de la pompe100l/min26.4US gal/min
Alimentation hydraulique auxiliaire95l/min25.1US gal/min
Type de pompePompe à engrenages

Contenances pour l'entretien

Réservoir de carburant150l39.6US gal
Réservoir hydraulique102l26.9US gal

Poids

Poids en ordre de marche - Avec tablier porte-fourches et fourches10095kg22256lb

Performances de la flèche

Force d'arrachage du godet - ISO 831372kN16186lbf
Effort de traction à la barre d'attelage 55,4 kW69kN15512lbf
Rappel du bras14,8 secondes
Basculement arrière3,5secondes
Combiné: vers le bas et vers l'intérieur19,5secondes
Abaissement de la flèche11,6 secondes
Relevage de la flèche15,9 secondes
Combiné: vers le haut et vers l'extérieur27secondes
Extension du bras15,1secondes
Basculement avant - Vidage2,5 secondes
Force d'arrachage de la flèche72kN16186lbf

Circuit de freinage

Freins de stationnementMécaniques sur l'essieu avant
Freins de manœuvreFreins asservis sur essieux avant et arrière

Rapports de transmission

Marche arrière - 29km/h5.6mile/h
Marche arrière - 319km/h11.8mile/h
Marche avant - 29km/h5.6mile/h
Marche avant - 15km/h3.1mile/h
Marche avant - 319km/h11.8mile/h
Marche arrière - 15km/h3.1mile/h

Niveaux sonores

Niveau sonore auquel le conducteur est exposé80dB(A)80dB(A)
Niveau sonore à l'extérieur de la cabine - Moteur de 55,4 kW104dB(A)104dB(A)

Circuit de climatisation

ClimatisationLe système de climatisation de cette machine contient du gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1 430). Le système contient 1,2 kg de réfrigérant, soit un équivalent CO2 de 1,575 tonne métrique.
