Minipelle hydraulique 309 CR VAB

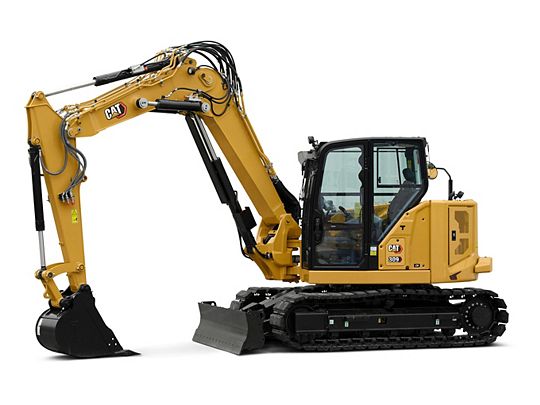

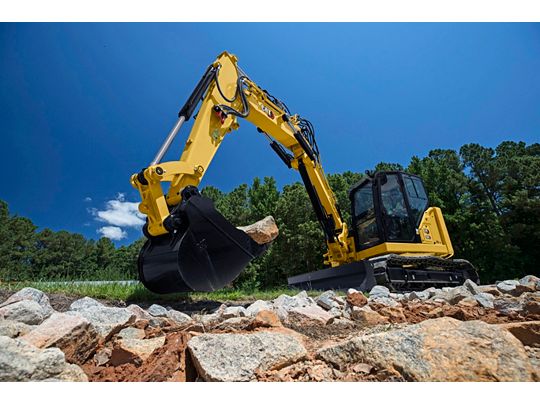

La Minipelle hydraulique avec flèche à géométrie variable (VAB) 309 CR Cat® fournit une puissance et des performances maximales dans un format ultra compact pour vous permettre de travailler dans une large gamme d'applications. La flèche à géométrie variable permet une souplesse d'utilisation maximale de la timonerie dans les applications à espace restreint.
Les documents
UN CONFORT SANS LIMITETest
- La cabine hermétique et sous pression est équipée d'un système de climatisation amélioré, de repose-poignets réglables et d'un siège à suspension pour assurer votre confort de travail tout au long de la journée.
FACILITÉ D'UTILISATIONTest
- Les commandes sont faciles à utiliser et le moniteur nouvelle génération intuitif permet au conducteur de personnaliser ses préférences et de lire facilement les informations sur la machine.
MODE DE TRANSLATION DE DIRECTION DE BRASTest
- Il est encore plus facile de se déplacer sur le chantier grâce à l'option de direction de bras Cat. Passez facilement des commandes de translation traditionnelles avec leviers et pédales aux commandes par manipulateur par simple pression sur un bouton. Des efforts moindres et une meilleure maîtrise sont à portée de main!
DES PERFORMANCES EXCEPTIONNELLES DANS UN FORMAT ULTRA COMPACTTest
- Performances de levage, pivotement, translation et multifonctions accrues pour travailler plus efficacement. La possibilité d'excavation avec une lame permet un nettoyage facile et une meilleure stabilité.
SÉCURITÉ SUR LE CHANTIERTest
- Votre sécurité est notre priorité. La minipelle hydraulique Cat est conçue pour assurer votre sécurité sur le chantier. Parmi les caractéristiques de sécurité que nous avons intégrées à la machine, citons une caméra de recul, des lampes de courtoisie et une ceinture de sécurité à enrouleur fluorescente.
ENTRETIEN SIMPLE POUR MOINS D'IMMOBILISATIONSTest
- L'entretien est rapide et facile sur la minipelle hydraulique Cat. Les points de contrôle périodique sont faciles d'accès au niveau du sol grâce au regroupement des points d'entretien et des panneaux d'entretien robustes.
COÛTS D'EXPLOITATION RÉDUITSTest
- Équipée de fonctionnalités telles que le ralenti automatique, l'arrêt automatique du moteur et un circuit hydraulique hautes performances avec une pompe à cylindrée variable, la minipelle hydraulique Cat a été conçue pour réduire vos coûts d'exploitation.
ASSISTANCE CONCESSIONNAIRE INÉGALÉETest
- Votre concessionnaire Cat est là pour vous aider à atteindre vos objectifs commerciaux. Des solutions de fourniture d'équipements à la formation des conducteurs en fonction de vos besoins d'entretien et bien plus, votre concessionnaire Cat est prêt à vous aider.
HAUT DÉBITTest
- La pompe hydraulique auxiliaire spécifique est idéale pour faire fonctionner des équipements nécessitant beaucoup de puissance, tout en permettant à la machine de se déplacer et d'effectuer plusieurs tâches simultanément. Cette fonction permet de disposer d'une pression constante dans les canalisations auxiliaires, sans perte de puissance hydraulique. Votre équipement fonctionne ainsi à pleine puissance et optimise votre productivité.
DURABILITÉTest
- Le Moteur C3.3B Cat® est conforme aux normes sur les émissions de l'EPA Tier 4 Final pour les États-Unis, Stage V pour l'Union européenne et 2014 pour le Japon.
- Les moteurs diesel Cat doivent utiliser du diesel ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du diesel ULSD mélangé aux carburants à faible intensité en carbone suivants, jusqu'au : biodiesel FAME (fatty acid methyl ester, ester méthylique d'acide gras) 20 %* ou diesel 100 % renouvelable, les carburants HVO (hydrogenated vegetable oil, huile végétale hydrogénée) et GTL (gas-to-liquid, gaz liquéfié). Référez – vous aux directives pour une application réussie. Veuillez contacter votre concessionnaire Cat ou référez-vous à la publication spéciale SEBU6250 Caterpillar Machine Fluids Recommendations (Recommandations relatives aux liquides des équipements Caterpillar).
- La coupure de ralenti automatique permet de réduire la consommation inutile de carburant et les émissions des gaz à effet de serre en permettant au moteur de passer automatiquement en mode ralenti quand la machine ne travaille pas.
- Minuterie de coupure de ralenti du moteur permettant d'arrêter la machine après une période de ralenti prédéfinie afin d'économiser du carburant et réduire les temps d'inactivité superflus.
- Le régulateur de vitesse vous permet de maintenir une vitesse constante pendant vos déplacements sur le chantier tout en économisant le carburant et en réduisant les émissions des gaz à effet de serre.
- Le rappel de ceinture de sécurité Cat® fournit au conducteur des avertissements sonores et visuels pour lui rappeler de boucler sa ceinture pendant le fonctionnement de la machine. Le système facile à installer est compatible avec toutes les marques d'équipement pour mieux garantir la sécurité du conducteur.
- Les intervalles d'entretien prolongés réduisent non seulement les immobilisations, mais diminuent également la quantité de fluide et de filtres remplacés au cours de la durée de vie de la machine.
- La mise à jour à distance réduit les immobilisations et les temps d'entretien tout en maintenant le fonctionnement de vos ressources à un rendement optimal. Les alertes de mises à jour de la machine sont envoyées virtuellement par votre concessionnaire Cat et les mises à jour peuvent être effectuées sans nécessiter la présence d'un technicien du concessionnaire sur place. (Selon équipement)
- Le dépistage des pannes à distance réduit les temps d'entretien et maintient le fonctionnement de la machine au rendement optimal en permettant à votre concessionnaire Cat de tester la machine virtuellement pendant le travail. Une fois qu'un problème est identifié, un technicien peut le résoudre immédiatement, ce qui permet de gagner du temps et de l'argent. (Selon équipement)
- Les technologies Cat Grade avec modules Advanced 2D et 3D allient le guidage de pointe à une commande de machine automatisée optionnelle pour vous aider à atteindre les objectifs de nivellement tout en réduisant la consommation de carburant et les émissions de gaz à effets de serre grâce à l'amélioration du rendement, de la productivité sur le chantier et de la précision. (Selon équipement).
Moteur
| Puissance nette | 51.8kW69.5HP |
|---|---|
| Modèle de moteur | C3.3B Cat |
| Puissance nominale nette – 2 200 tr/min - Norme européenne Stage V - ISO 9249/CEE 80/1269 | 53.3kW71.5HP |
| Puissance brute – ISO 14396 | 55.4kW74.3HP |
| Cylindrée | 3.33l203in³ |
| Puissance nette nominale - 2 200 tr/min - Norme américaine EPA Tier 4 Final - ISO 9249/CEE 80/1269 | 52.4kW70.3HP |
| Course | 120mm4.7in |
| Alésage | 94mm3.7in |
| Puissance brute - SAE J1995 | 55.4kW74.3HP |
| Nota | La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un filtre à air, d'un circuit d'échappement et d'un ventilateur. |
| Puissance nette – 2 200 tr/min - ISO 9249:2007, 80/1269/CEE | 51.8kW69.5HP |
| Modèle de moteur - Tier 4 Final de l'EPA pour les États-Unis/Stage V pour l'Union européenne | C3.3B Cat |
Poids
| Poids en ordre de marche | 9740kg21477lb |
|---|---|
| Nota (1) | *Le poids minimal inclut les chaînes en caoutchouc, le poids du conducteur, le réservoir de carburant plein, un bras standard, une lame, mais pas le godet ni le contrepoids. |
| Poids en ordre de marche maximum avec cabine* | 9550kg21054lb |
| Poids maximal en ordre de marche avec cabine** | 9403kg20731lb |
| Poids minimal en ordre de marche avec cabine* | 8756kg19304lb |
| Nota | *Le poids maximum inclut les chaînes en acier avec patins en caoutchouc, le contrepoids, le conducteur, le réservoir de carburant plein, un bras standard, une lame, mais pas le godet. |
| Nota (2) | **Le poids maximal inclut les chaînes en acier avec patins en caoutchouc, le contrepoids, le poids du conducteur, le réservoir de carburant plein, un bras standard, une lame, mais pas le godet. |
| Poids en ordre de marche minimal* | 9125kg20121lb |
| Poids en ordre de marche maximal* | 9740kg21477lb |
Dimensions - VAB rentrée
| Profondeur d'excavation | 3815mm150.2in |
|---|---|
| Hauteur de la cabine | 2541mm100in |
| Profondeur maximale de la lame | 484mm19.1in |
| Hauteur maximale de la lame | 408mm16.1in |
| Longueur du bras | 1820mm71.7in |
| Portée maximale | 6515mm256.5in |
| Encombrement arrière sans contrepoids | 1450mm57.1in |
| Paroi verticale | 2520mm99.2in |
| Hauteur du roulement de tourelle | 756mm29.8in |
| Largeur de la bande de roulement/des patins | 450mm17.7in |
| Orientation de la flèche à droite | 935mm37in |
| Largeur des chaînes hors tout | 2470mm97.2in |
| Longueur d'expédition hors tout | 6495mm255.7in |
| Hauteur de vidage maximale | 3450mm135.8in |
| Portée de la flèche | 3120mm122.8in |
| Portée maximale au niveau du sol | 6300mm248in |
| Hauteur de transport | 2475mm97.4in |
| Longueur du train de roulement hors tout | 3200mm126in |
| Garde au sol | 356mm14in |
| Encombrement arrière avec contrepoids | 1585mm62.4in |
| Hauteur d'excavation maximale | 5220mm205.5in |
| Orientation de la flèche à gauche | 605mm24in |
Lame
| Hauteur | 431mm17in |
|---|---|
| Largeur - Large | 2640mm103.9in |
| Largeur - Standard | 2470mm97.2in |
Spécifications
| Nota | Les spécifications de la 309 CR VAB sont établies pour une machine configurée avec un train de roulement long (L). Pour les spécifications représentant une 309 CR VAB avec châssis standard, veuillez vous référer aux informations de la 308 CR. |
|---|
Augmentation du poids par rapport à la configuration minimale
| Chaînes en acier avec patins | 330kg728lb |
|---|---|
| Bras long | 66kg146lb |
| Contrepoids | 250kg552lb |
| Bras standard | 35kg77lb |
Système de translation
| Pression au sol - Poids minimal | 35.4kPa5.1psi |
|---|---|
| Vitesse de translation – Élevée | 4.9km/h3.1mile/h |
| Force de traction maximale - Vitesse élevée | 28.9kN6497lbf |
| Vitesse de translation – Faible | 2.6km/h1.6mile/h |
| Pression au sol - Poids maximal | 37.8kPa5.5psi |
| Force de traction maximale - Vitesse réduite | 84.8kN19064lbf |
| Performances en côte - Maximales | 30° |
Contenances pour l'entretien
| Réservoir de carburant | 147l39US gal |
|---|---|
| Circuit hydraulique | 110l29US gal |
| Huile moteur | 11.2l3US gal |
| Circuit de refroidissement | 10l2.6US gal |
| Réservoir hydraulique | 53l14US gal |
Circuit hydraulique
| Pression en ordre de marche - Translation | 285bar4134psi |
|---|---|
| Circuit auxiliaire - Secondaire - Débit | 33l/min9US gal/min |
| Circuit auxiliaire - Principal (haut débit) - Pression | 285bar4134psi |
| Type | Circuit hydraulique à détection de charge avec pompe à pistons à cylindrée variable |
| Force d'excavation - Bras - Standard | 42.3kN9509lbf |
| Circuit auxiliaire - Secondaire - Pression | 285bar4134psi |
| Force d'excavation - Bras - Long | 35.7kN8023lb |
| Force d'excavation- Godet | 62kN13946lbf |
| Débit de la pompe à 2 400 tr/min | 233l/min62US gal/min |
| Circuit auxiliaire - Principal (haut débit) - Débit | 140l/min37US gal/min |
| Pression en ordre de marche - Orientation | 250bar3626psi |
| Nota | Le débit et la pression ne sont pas combinables. En charge, tandis que le débit augmente, la pression diminue. |
| Pression en ordre de marche - Équipement | 285bar4134psi |
| Circuit auxiliaire maximal - Secondaire - Débit au niveau de la pompe | 33l/min9US gal/min |
| Circuit auxiliaire maximal - Secondaire - Pression au niveau de la pompe | 285bar4134psi |
| Circuit auxiliaire maximal - Principal - Débit au niveau de la pompe | 131l/min35US gal/min |
| Circuit auxiliaire maximal - Principal - Pression au niveau de la pompe | 285bar4134psi |
| Circuit auxiliaire maximal - Principal (grand débit) - Pression au niveau de la pompe | 285bar4134psi |
| Circuit auxiliaire maximal - Principal (grand débit) - Débit au niveau de la pompe | 140l/min37US gal/min |
| Force d'excavation - Bras (court) | 41kN9217lbf |
Circuit de tourelle
| Vitesse d'orientation de la machine | 10.6tr/min10.6tr/min |
|---|---|
| Orientation de la flèche - À gauche | 60° |
| Orientation de la flèche - À droite | 50° |
Certification - Cabine
| Protection supérieure | ISO 10262:1998 (niveau II) |
|---|---|
| Cadre de protection en cas de retournement (ROPS) | ISO 12117-2:2008 |
| Cadre de protection en cas de basculement (TOPS) | ISO 12117:1997 |
Niveaux sonores
| Pression acoustique moyenne (ISO 6395:2008) | 99dB(A)99dB(A) |
|---|---|
| Pression acoustique (ISO 6396:2008) | 72dB(A)72dB(A) |
| Nota | Directive de l'Union européenne « 2000/14/CE » |
Circuit de climatisation
| Climatisation | Le système de climatisation de cette machine contient du gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1 430). Le système contient 1,0 kg de réfrigérant, avec un équivalent CO2 de 1,430 tonne métrique. |
|---|
Dimensions - VAB sortie
| Garde au sol | 356mm14in |
|---|---|
| Hauteur de la cabine | 2541mm100in |
| Portée de la flèche | 2710mm106.7in |
| Paroi verticale | 3725mm146.7in |
| Hauteur du roulement de tourelle | 756mm29.8in |
| Hauteur de vidage maximale | 6285mm247.4in |
| Longueur du train de roulement hors tout | 3200mm126in |
| Portée maximale au niveau du sol | 7715mm303.7in |
| Encombrement arrière sans contrepoids | 1450mm57.1in |
| Portée maximale | 7885mm310.4in |
| Largeur de la bande de roulement/des patins | 450mm17.7in |
| Longueur d'expédition hors tout | 6495mm255.7in |
| Profondeur maximale de la lame | 484mm19.1in |
| Hauteur d'excavation maximale | 8180mm322in |
| Largeur des chaînes hors tout | 2470mm97.2in |
| Encombrement arrière avec contrepoids | 1585mm62.4in |
| Longueur du bras | 1820mm71.7in |
| Hauteur maximale de la lame | 408mm16.1in |
| Orientation de la flèche à droite | 935mm37in |
| Orientation de la flèche à gauche | 605mm24in |
| Hauteur de transport | 2475mm97.4in |
| Profondeur d'excavation | 3460mm136.2in |
Dimensions - Bras court - VAB rentrée
| Garde au sol | 356mm14in |
|---|---|
| Portée maximale | 6430mm253.1in |
| Hauteur de transport | 2330mm91.7in |
| Encombrement arrière sans contrepoids | 1450mm57.1in |
| Largeur de la bande de roulement/des patins | 450mm17.7in |
| Orientation de la flèche à gauche | 605mm24in |
| Portée maximale au niveau du sol | 6210mm244.5in |
| Hauteur de vidage maximale | 3510mm138.2in |
| Largeur des chaînes hors tout | 2470mm97.2in |
| Longueur d'expédition hors tout | 6485mm255.3in |
| Encombrement arrière avec contrepoids | 1585mm62.4in |
| Hauteur de la cabine | 2541mm100in |
| Profondeur d'excavation | 3700mm145.7in |
| Hauteur maximale de la lame | 408mm16.1in |
| Hauteur du roulement de tourelle | 756mm29.8in |
| Hauteur d'excavation maximale | 5300mm208.7in |
| Paroi verticale | 2435mm95.9in |
| Profondeur maximale de la lame | 484mm19.1in |
| Orientation de la flèche à droite | 935mm37in |
| Longueur du train de roulement hors tout | 3200mm126in |
| Longueur du bras | 1665mm65.6in |
| Portée de la flèche | 3110mm122.4in |
Dimensions - Bras court - VAB sortie
| Hauteur de la cabine | 2541mm100in |
|---|---|
| Largeur des chaînes hors tout | 2470mm97.2in |
| Encombrement arrière avec contrepoids | 1585mm62.4in |
| Portée maximale au niveau du sol | 7575mm298.2in |
| Longueur du train de roulement hors tout | 3200mm126in |
| Orientation de la flèche à gauche | 605mm24in |
| Paroi verticale | 3510mm138.2in |
| Hauteur du roulement de tourelle | 756mm29.8in |
| Hauteur de transport | 2330mm91.7in |
| Longueur d'expédition hors tout | 6485mm255.3in |
| Garde au sol | 356mm14in |
| Portée maximale | 7750mm305.1in |
| Orientation de la flèche à droite | 935mm37in |
| Portée de la flèche | 2460mm96.9in |
| Encombrement arrière sans contrepoids | 1450mm57.1in |
| Hauteur maximale de la lame | 408mm16.1in |
| Profondeur d'excavation | 3305mm130.1in |
| Longueur du bras | 1665mm65.6in |
| Largeur de la bande de roulement/des patins | 450mm17.7in |
| Hauteur d'excavation maximale | 8045mm316.7in |
| Profondeur maximale de la lame | 484mm19.1in |
| Hauteur de vidage maximale | 6160mm242.5in |
Dimensions - Long bras
| Orientation de la flèche - À droite | 935mm37in |
|---|---|
| Orientation de la flèche - À gauche | 604mm24in |
| Profondeur d'excavation | 4650mm183.1in |
| Longueur du bras | 2358mm92.8in |
| Portée maximale - Niveau du sol | 7462mm293.8in |
| Hauteur maximale de la lame | 342mm13.5in |
| Hauteur de la cabine | 2514mm99in |
| Hauteur de transport | 2514mm99in |
| Portée de la flèche | 3215mm126.6in |
| Largeur de chaîne hors tout | 2470mm97.2in |
| Garde au sol | 343mm13.5in |
| Roulement de tourelle - Hauteur | 729mm28.7in |
| Encombrement arrière sans contrepoids | 1450mm57.1in |
| Encombrement arrière avec contrepoids | 1645mm64.8in |
| Portée maximale | 7637mm300.7in |
| Largeur de la bande de roulement/des patins | 450mm17.7in |
| Paroi verticale | 3411mm134.3in |
| Longueur du train de roulement hors tout | 3200mm126in |
| Longueur d'expédition hors tout | 6662mm262.3in |
| Hauteur d'excavation maximale | 7032mm276.8in |
| Hauteur de vidage maximale | 5065mm199.4in |
| Profondeur maximale de la lame | 684mm26.9in |
Dimensions - Bras standard
| Portée maximale - Niveau du sol | 6951mm273.6in |
|---|---|
| Roulement de tourelle - Hauteur | 729mm28.7in |
| Longueur du bras | 1823mm71.8in |
| Longueur d'expédition hors tout | 6578mm259in |
| Hauteur maximale de la lame | 342mm13.5in |
| Portée de la flèche | 3058mm120.4in |
| Encombrement arrière avec contrepoids | 1645mm64.8in |
| Paroi verticale | 2998mm118in |
| Profondeur maximale de la lame | 684mm26.9in |
| Garde au sol | 343mm13.5in |
| Portée maximale | 7140mm281.1in |
| Hauteur de transport | 2487mm97.9in |
| Hauteur de la cabine | 2514mm99in |
| Orientation de la flèche - À gauche | 604mm24in |
| Largeur de chaîne hors tout | 2470mm97.2in |
| Orientation de la flèche - À droite | 935mm37in |
| Hauteur d'excavation maximale | 6729mm264.9in |
| Encombrement arrière sans contrepoids | 1450mm57.1in |
| Profondeur d'excavation | 4115mm162in |
| Hauteur de vidage maximale | 4753mm187.1in |
| Largeur de la bande de roulement/des patins | 450mm17.7in |
| Longueur du train de roulement hors tout | 3200mm126in |
Durabilité
| Recyclabilité | 96% |
|---|
Surmac Guyane
Surmac Guyane Cat® est le distributeur officiel des équipements et matériels de chantier Caterpillar en Guyane française depuis 2016. Appartenant au groupe Kersten présent au Suriname depuis plus de 250 ans, Surmac Guyane bénéficie de l'expérience de Surmac Suriname, distributeur officiel des marques Caterpillar, Massey Ferguson, Wacker Neuson... depuis plus de 75 ans.
Services
- Nos solutions de gestion de l'Équipment
- Pieces detachees
- Demande de maintenance
