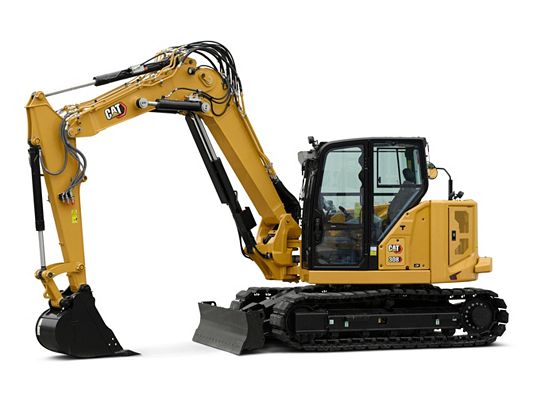

Minipelle hydraulique 308 CR VAB
La Minipelle hydraulique avec flèche à géométrie variable (VAB) 308 CR Cat® fournit une puissance et des performances maximales dans un format ultra compact pour vous permettre de travailler dans une large gamme d'applications. La flèche à géométrie variable permet une souplesse d'utilisation maximale de la timonerie dans les applications à espace restreint.
Les documents
UN CONFORT SANS LIMITETest
- La cabine hermétique et sous pression est équipée d'un système de climatisation amélioré, de repose-poignets réglables et d'un siège à suspension pour assurer votre confort de travail tout au long de la journée.
FACILITÉ D'UTILISATIONTest
- Les commandes sont faciles à utiliser et le moniteur nouvelle génération intuitif permet au conducteur de personnaliser ses préférences et de lire facilement les informations sur la machine.
MODE DE TRANSLATION DE DIRECTION DE BRASTest
- Il est encore plus facile de se déplacer sur le chantier grâce à l'option de direction de bras Cat. Passez facilement des commandes de translation traditionnelles avec leviers et pédales aux commandes par manipulateur par simple pression sur un bouton. Des efforts moindres et une meilleure maîtrise sont à portée de main!
DES PERFORMANCES EXCEPTIONNELLES DANS UN FORMAT ULTRA COMPACTTest
- Performances de levage, pivotement, translation et multifonctions accrues pour travailler plus efficacement. La possibilité d'excavation avec une lame permet un nettoyage facile.
SÉCURITÉ SUR LE CHANTIERTest
- Votre sécurité est notre priorité. La minipelle hydraulique Cat est conçue pour assurer votre sécurité sur le chantier. Parmi les caractéristiques de sécurité que nous avons intégrées à la machine, citons une caméra de recul, des lampes de courtoisie et une ceinture de sécurité à enrouleur fluorescente.
ENTRETIEN SIMPLE POUR MOINS D'IMMOBILISATIONSTest
- L'entretien est rapide et facile sur la minipelle hydraulique Cat. Les points de contrôle périodique sont faciles d'accès au niveau du sol grâce au regroupement des points d'entretien et des panneaux d'entretien robustes.
COÛTS D'EXPLOITATION RÉDUITSTest
- Équipée de fonctionnalités telles que le ralenti automatique, l'arrêt automatique du moteur et un circuit hydraulique hautes performances avec une pompe à cylindrée variable, la minipelle hydraulique Cat a été conçue pour réduire vos coûts d'exploitation.
ASSISTANCE CONCESSIONNAIRE INÉGALÉETest
- Votre concessionnaire Cat est là pour vous aider à atteindre vos objectifs commerciaux. Des solutions de fourniture d'équipements à la formation des conducteurs en fonction de vos besoins d'entretien et bien plus, votre concessionnaire Cat est prêt à vous aider.
DURABILITÉTest
- Le Moteur C3.3B Cat® est conforme aux normes sur les émissions de l'EPA Tier 4 Final pour les États-Unis, Stage V pour l'Union européenne et 2014 pour le Japon.
- Les moteurs diesel Cat doivent utiliser du diesel ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du diesel ULSD mélangé aux carburants à faible intensité en carbone suivants, jusqu'au : biodiesel FAME (fatty acid methyl ester, ester méthylique d'acide gras) 20 %* ou diesel 100 % renouvelable, les carburants HVO (hydrogenated vegetable oil, huile végétale hydrogénée) et GTL (gas-to-liquid, gaz liquéfié). Référez – vous aux directives pour une application réussie. Veuillez contacter votre concessionnaire Cat ou référez-vous à la publication spéciale SEBU6250 Caterpillar Machine Fluids Recommendations (Recommandations relatives aux liquides des équipements Caterpillar).
- La coupure de ralenti automatique permet de réduire la consommation inutile de carburant et les émissions des gaz à effet de serre en permettant au moteur de passer automatiquement en mode ralenti quand la machine ne travaille pas.
- Minuterie de coupure de ralenti du moteur permettant d'arrêter la machine après une période de ralenti prédéfinie afin d'économiser du carburant et réduire les temps d'inactivité superflus.
- Le régulateur de vitesse vous permet de maintenir une vitesse constante pendant vos déplacements sur le chantier tout en économisant le carburant et en réduisant les émissions des gaz à effet de serre.
- Le rappel de ceinture de sécurité Cat® fournit au conducteur des avertissements sonores et visuels pour lui rappeler de boucler sa ceinture pendant le fonctionnement de la machine. Le système facile à installer est compatible avec toutes les marques d'équipement pour mieux garantir la sécurité du conducteur.
- Les intervalles d'entretien prolongés réduisent non seulement les immobilisations, mais diminuent également la quantité de fluide et de filtres remplacés au cours de la durée de vie de la machine.
- La mise à jour à distance réduit les immobilisations et les temps d'entretien tout en maintenant le fonctionnement de vos ressources à un rendement optimal. Les alertes de mises à jour de la machine sont envoyées virtuellement par votre concessionnaire Cat et les mises à jour peuvent être effectuées sans nécessiter la présence d'un technicien du concessionnaire sur place. (Selon équipement)
- Le dépistage des pannes à distance réduit les temps d'entretien et maintient le fonctionnement de la machine au rendement optimal en permettant à votre concessionnaire Cat de tester la machine virtuellement pendant le travail. Une fois qu'un problème est identifié, un technicien peut le résoudre immédiatement, ce qui permet de gagner du temps et de l'argent. (Selon équipement)
- Les technologies Cat Grade avec modules Advanced 2D et 3D allient le guidage de pointe à une commande de machine automatisée optionnelle pour vous aider à atteindre les objectifs de nivellement tout en réduisant la consommation de carburant et les émissions de gaz à effets de serre grâce à l'amélioration du rendement, de la productivité sur le chantier et de la précision. (Selon équipement).
Moteur
| Puissance nette | 51.8kW69.5HP |
|---|---|
| Modèle de moteur | C3.3B Cat |
| Cylindrée | 3.33l203in³ |
| Nota | La puissance nette annoncée désigne la puissance disponible au volant lorsque le moteur est équipé d'un filtre à air, d'un circuit d'échappement et d'un ventilateur. |
| Alésage | 94mm3.7in |
| Puissance brute – ISO 14396 | 55.4kW74.3HP |
| Puissance brute - SAE J1995 | 55.4kW74.3HP |
| Puissance nominale nette – 2 200 tr/min - Norme européenne Stage V - ISO 9249/CEE 80/1269 | 53.3kW71.5HP |
| Puissance nette nominale - 2 200 tr/min - Norme américaine EPA Tier 4 Final - ISO 9249/CEE 80/1269 | 52.4kW70.3HP |
| Course | 120mm4.7in |
| Puissance nette – 2 200 tr/min - ISO 9249:2007, 80/1269/CEE | 51.8kW69.5HP |
| Modèle de moteur - Tier 4 Final de l'EPA pour les États-Unis/Stage V pour l'Union européenne | C3.3B Cat® |
Poids
| Poids en ordre de marche | 9245kg20385lb |
|---|---|
| Nota | *Le poids maximum inclut les chaînes en acier avec patins en caoutchouc, le contrepoids, le conducteur, le réservoir de carburant plein, un bras standard, une lame, mais pas le godet. |
| Nota (1) | *Le poids maximal inclut les chaînes en caoutchouc, le poids du conducteur, le réservoir de carburant plein, une lame, mais pas le godet ni de contrepoids. |
| Poids maximal en ordre de marche avec cabine** | 9380kg20678lb |
| Poids minimal en ordre de marche avec cabine* | 8146kg17960lb |
| Poids en ordre de marche maximum avec cabine* | 9483kg20906lb |
| Nota (2) | **Le poids maximum inclut les chaînes en acier avec patins en caoutchouc, le contrepoids, le poids du conducteur, le réservoir de carburant plein, une lame, mais pas le godet. |
| Poids maximal en ordre de marche avec bras standard** | 9245kg20385lb |
| Poids minimal en ordre de marche avec bras standard* | 8655kg19084lb |
| Poids minimal en ordre de marche avec bras court* | 8690kg19161lb |
| Poids maximal en ordre de marche avec bras court** | 9280kg20462lb |
Dimensions - VAB rentrée
| Profondeur d'excavation | 3815mm150.2in |
|---|---|
| Encombrement arrière avec contrepoids | 1585mm62.4in |
| Hauteur maximale de la lame | 370mm14.6in |
| Largeur de la bande de roulement/des patins | 450mm17.7in |
| Hauteur de vidage maximale | 3450mm135.8in |
| Paroi verticale | 2520mm99.2in |
| Portée de la flèche | 3120mm122.8in |
| Garde au sol | 350mm13.8in |
| Hauteur du roulement de tourelle | 756mm29.8in |
| Orientation de la flèche à droite | 935mm37in |
| Largeur des chaînes hors tout | 2300mm90.6in |
| Longueur d'expédition hors tout | 6450mm253.9in |
| Hauteur de transport | 2475mm97.4in |
| Hauteur de la cabine | 2541mm100in |
| Longueur du train de roulement hors tout | 2880mm113.4in |
| Portée maximale | 6515mm256.5in |
| Encombrement arrière sans contrepoids | 1450mm57.1in |
| Portée maximale au niveau du sol | 6300mm248in |
| Longueur du bras | 1820mm71.7in |
| Profondeur maximale de la lame | 407mm16in |
| Orientation de la flèche à gauche | 605mm24in |
| Hauteur d'excavation maximale | 5220mm205.5in |
Lame
| Hauteur | 431mm17in |
|---|---|
| Largeur - Large | 2450mm96.5in |
| Largeur - Standard | 2300mm90.6in |
Augmentation du poids par rapport à la configuration minimale
| Contrepoids | 250kg552lb |
|---|---|
| Chaînes en acier avec patins | 341kg752lb |
| Bras long | 66kg146lb |
| Nota | *Le poids du bras court dépasse le poids du bras standard en raison de sa conception extra-robuste. |
| Bras court* | 35kg77lb |
Système de translation
| Force de traction maximale - Vitesse élevée | 27.8kN6250lbf |
|---|---|
| Vitesse de translation – Faible | 3.1km/h1.9mile/h |
| Pression au sol - Poids maximal | 40.6kPa5.9psi |
| Vitesse de translation – Élevée | 5.1km/h3.2mile/h |
| Performances en côte - Maximales | 30° |
| Pression au sol - Poids minimal | 37.9kPa5.5psi |
| Force de traction maximale - Vitesse réduite | 67.5kN15175lbf |
Contenances pour l'entretien
| Huile moteur | 11.2l3US gal |
|---|---|
| Circuit de refroidissement | 10l2.6US gal |
| Circuit hydraulique | 110l29US gal |
| Réservoir hydraulique | 53l14US gal |
| Réservoir de carburant | 147l39US gal |
Circuit hydraulique
| Circuit auxiliaire - Secondaire - Pression | 285bar4134psi |
|---|---|
| Circuit auxiliaire - Principal - Pression | 285bar4134psi |
| Force d'excavation- Godet | 62kN13946lbf |
| Pression en ordre de marche - Équipement | 285bar4134psi |
| Circuit auxiliaire - Principal - Débit | 131l/min35US gal/min |
| Débit de la pompe à 2 400 tr/min | 167l/min44US gal/min |
| Pression en ordre de marche - Translation | 285bar4134psi |
| Circuit auxiliaire - Secondaire - Débit | 33l/min9US gal/min |
| Force d'excavation - Bras - Long | 35.7kN8032lbf |
| Force d'excavation - Bras - Standard | 42.3kN9509lbf |
| Type | Circuit hydraulique à détection de charge avec pompe à pistons à cylindrée variable |
| Pression en ordre de marche - Orientation | 250bar3626psi |
| Nota | Le débit et la pression ne sont pas combinables. En charge, tandis que le débit augmente, la pression diminue. |
| Circuit auxiliaire maximal - Principal - Pression au niveau de la pompe | 285bar4134psi |
| Circuit auxiliaire maximal - Secondaire - Pression au niveau de la pompe | 285bar4134psi |
| Circuit auxiliaire maximal - Principal - Débit au niveau de la pompe | 131l/min35US gal/min |
| Circuit auxiliaire maximal - Secondaire - Débit au niveau de la pompe | 33l/min9US gal/min |
| Force d'excavation - Bras (court) | 41kN9217lbf |
Circuit de tourelle
| Vitesse d'orientation de la machine | 10.6tr/min10.6tr/min |
|---|---|
| Orientation de la flèche - À droite | 50° |
| Orientation de la flèche - À gauche | 60° |
Certification - Cabine et toit
| Cadre de protection en cas de retournement (ROPS) | ISO 12117-2:2008 |
|---|---|
| Cadre de protection en cas de basculement (TOPS) | ISO 12117:1997 |
| Protection supérieure | ISO 10262:1998 (niveau II) |
Niveaux sonores
| Pression acoustique (ISO 6396:2008) | 72dB(A)72dB(A) |
|---|---|
| Nota | Directive de l'Union européenne « 2000/14/CE » |
| Pression acoustique moyenne (ISO 6395:2008) | 99dB(A)99dB(A) |
Circuit de climatisation
| Climatisation | Le système de climatisation de cette machine contient du gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1 430). Le système contient 1,0 kg de réfrigérant, avec un équivalent CO2 de 1,430 tonne métrique. |
|---|
Dimensions - VAB sortie
| Profondeur d'excavation | 3460mm136.2in |
|---|---|
| Longueur d'expédition hors tout | 6450mm253.9in |
| Longueur du bras | 1820mm71.7in |
| Largeur de la bande de roulement/des patins | 450mm17.7in |
| Hauteur du roulement de tourelle | 756mm29.8in |
| Profondeur maximale de la lame | 407mm16in |
| Portée maximale au niveau du sol | 7715mm303.7in |
| Hauteur de transport | 2475mm97.4in |
| Portée de la flèche | 2710mm106.7in |
| Longueur du train de roulement hors tout | 2880mm113.4in |
| Portée maximale | 7885mm310.4in |
| Hauteur de vidage maximale | 6285mm247.4in |
| Garde au sol | 350mm13.8in |
| Paroi verticale | 3725mm146.7in |
| Encombrement arrière avec contrepoids | 1585mm62.4in |
| Encombrement arrière sans contrepoids | 1450mm57.1in |
| Orientation de la flèche à gauche | 605mm24in |
| Hauteur maximale de la lame | 370mm14.6in |
| Hauteur de la cabine | 2541mm100in |
| Hauteur d'excavation maximale | 8180mm322in |
| Orientation de la flèche à droite | 935mm37in |
| Largeur des chaînes hors tout | 2300mm90.6in |
Dimensions - Long bras
| Hauteur d'excavation maximale | 7038mm277.1in |
|---|---|
| Portée maximale | 7637mm300.7in |
| Largeur de la bande de roulement/des patins | 450mm17.7in |
| Encombrement arrière sans contrepoids | 1450mm57.1in |
| Profondeur d'excavation | 4644mm182.8in |
| Garde au sol | 349mm13.7in |
| Longueur d'expédition hors tout | 6656mm262in |
| Hauteur de la cabine | 2520mm99.2in |
| Paroi verticale | 3405mm134.1in |
| Longueur du bras | 2358mm92.8in |
| Profondeur maximale de la lame | 408mm16.1in |
| Portée maximale - Niveau du sol | 7461mm293.7in |
| Largeur de chaîne hors tout | 2300mm90.6in |
| Hauteur de transport | 2522mm99.3in |
| Orientation de la flèche - À gauche | 503mm20in |
| Longueur du train de roulement hors tout | 2892mm113.9in |
| Portée de la flèche | 3215mm126.6in |
| Encombrement arrière avec contrepoids | 1645mm64.8in |
| Orientation de la flèche - À droite | 963mm38in |
| Hauteur maximale de la lame | 369mm14.5in |
| Roulement de tourelle - Hauteur | 735mm28.9in |
| Hauteur de vidage maximale | 5071mm199.6in |
Dimensions - Bras standard
| Portée de la flèche | 3059mm120.4in |
|---|---|
| Encombrement arrière avec contrepoids | 1645mm64.8in |
| Portée maximale - Niveau du sol | 6949mm273.6in |
| Roulement de tourelle - Hauteur | 735mm28.9in |
| Largeur de la bande de roulement/des patins | 450mm17.7in |
| Garde au sol | 349mm13.7in |
| Hauteur de vidage maximale | 4759mm187.4in |
| Hauteur de transport | 2487mm97.9in |
| Orientation de la flèche - À gauche | 503mm20in |
| Profondeur maximale de la lame | 408mm16.1in |
| Encombrement arrière sans contrepoids | 1450mm57.1in |
| Hauteur de la cabine | 2520mm99.2in |
| Hauteur maximale de la lame | 369mm14.5in |
| Hauteur d'excavation maximale | 6735mm265.2in |
| Portée maximale | 7141mm281.1in |
| Largeur de chaîne hors tout | 2300mm90.6in |
| Longueur du train de roulement hors tout | 2892mm113.9in |
| Paroi verticale | 2992mm117.8in |
| Longueur d'expédition hors tout | 6571mm258.7in |
| Longueur du bras | 1823mm71.8in |
| Orientation de la flèche - À droite | 963mm38in |
| Profondeur d'excavation | 4109mm161.8in |
Certification - Cabine
| Cadre de protection en cas de basculement (TOPS) | ISO 12117:1997 |
|---|---|
| Cadre de protection en cas de retournement (ROPS) | ISO 12117-2:2008 |
| Protection supérieure | ISO 10262:1998 (niveau II) |
Durabilité
| Recyclabilité | 96% |
|---|
Dimensions - Bras court - VAB rentrée
| Hauteur d'excavation maximale | 5300mm208.7in |
|---|---|
| Orientation de la flèche à gauche | 605mm24in |
| Hauteur maximale de la lame | 370mm14.6in |
| Hauteur de vidage maximale | 3510mm138.2in |
| Encombrement arrière avec contrepoids | 1585mm62.4in |
| Encombrement arrière sans contrepoids | 1450mm57.1in |
| Portée maximale au niveau du sol | 6210mm244.5in |
| Hauteur de transport | 2330mm91.7in |
| Orientation de la flèche à droite | 935mm37in |
| Longueur du bras | 1665mm65.6in |
| Largeur des chaînes hors tout | 2300mm90.6in |
| Paroi verticale | 2435mm95.9in |
| Longueur d'expédition hors tout | 6440mm253.5in |
| Profondeur d'excavation | 3700mm145.7in |
| Garde au sol | 350mm13.8in |
| Longueur du train de roulement hors tout | 2880mm113.4in |
| Hauteur du roulement de tourelle | 756mm29.8in |
| Portée maximale | 6430mm253.1in |
| Portée de la flèche | 3110mm122.4in |
| Profondeur maximale de la lame | 407mm16in |
| Hauteur de la cabine | 2541mm100in |
| Largeur de la bande de roulement/des patins | 450mm17.7in |
Dimensions - Bras court - VAB sortie
| Portée maximale | 7750mm305.1in |
|---|---|
| Hauteur du roulement de tourelle | 756mm29.8in |
| Hauteur d'excavation maximale | 8045mm316.7in |
| Portée maximale au niveau du sol | 7575mm298.2in |
| Profondeur maximale de la lame | 407mm16in |
| Longueur d'expédition hors tout | 6440mm253.5in |
| Portée de la flèche | 2460mm96.9in |
| Paroi verticale | 3510mm138.2in |
| Hauteur de vidage maximale | 6160mm242.5in |
| Largeur des chaînes hors tout | 2300mm90.6in |
| Encombrement arrière sans contrepoids | 1450mm57.1in |
| Orientation de la flèche à droite | 935mm37in |
| Hauteur de la cabine | 2541mm100in |
| Longueur du train de roulement hors tout | 2880mm113.4in |
| Garde au sol | 350mm13.8in |
| Largeur de la bande de roulement/des patins | 450mm17.7in |
| Longueur du bras | 1665mm65.6in |
| Hauteur de transport | 2330mm91.7in |
| Orientation de la flèche à gauche | 605mm24in |
| Encombrement arrière avec contrepoids | 1585mm62.4in |
| Hauteur maximale de la lame | 370mm14.6in |
| Profondeur d'excavation | 3305mm130.1in |
Surmac Guyane
Surmac Guyane Cat® est le distributeur officiel des équipements et matériels de chantier Caterpillar en Guyane française depuis 2016. Appartenant au groupe Kersten présent au Suriname depuis plus de 250 ans, Surmac Guyane bénéficie de l'expérience de Surmac Suriname, distributeur officiel des marques Caterpillar, Massey Ferguson, Wacker Neuson... depuis plus de 75 ans.
Services
- Nos solutions de gestion de l'Équipment
- Pieces detachees
- Demande de maintenance
